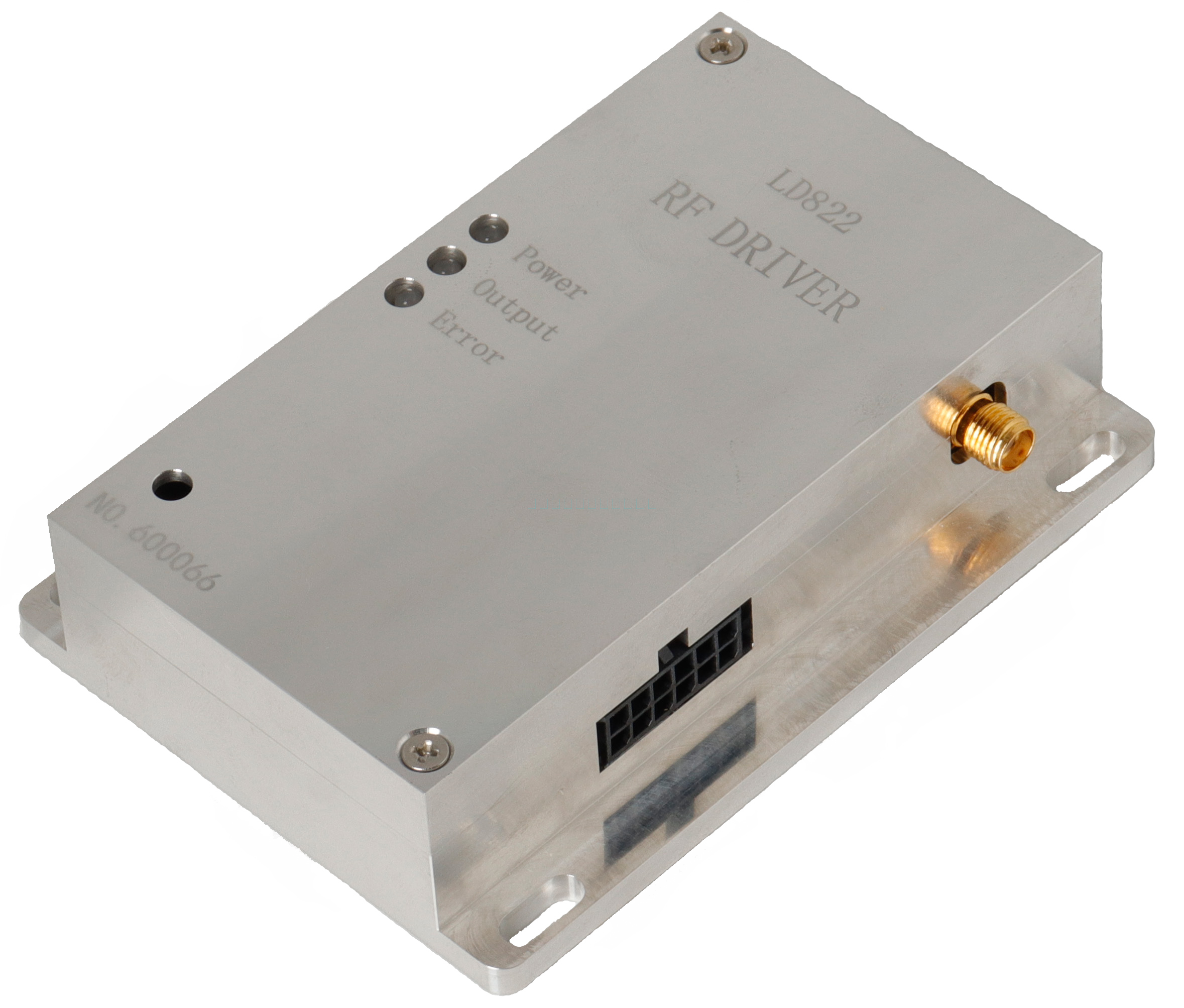

24V/20W射频Q头驱动控制系统

产品型号:LD822

分类:

描述

基本信息:

  1. 载波频率:40.68MHz, 68MHz, 80MHz
  2. 输出功率@50Ω,80MHz:<20W
  3. 调制输入:TTL,1Hz~1MHz, 5V±5%
  4. 电源电压:24V±5%
  5. 电流消耗@80MHz:<2.20A
  6. 寄生电平:最大值 -50dBc
  7. 谐波失真:最大值 -20dB
  8. 衰减率:最大值 40dB
  9. 上升时间(10%-90%)@80MHz:<20ns
  10. 下载时间(90%-10%)@80MHz:<25ns
  11. 工作温度:+10℃  ~ +50℃
  12. 存储温度:-20℃ ~ +85℃
